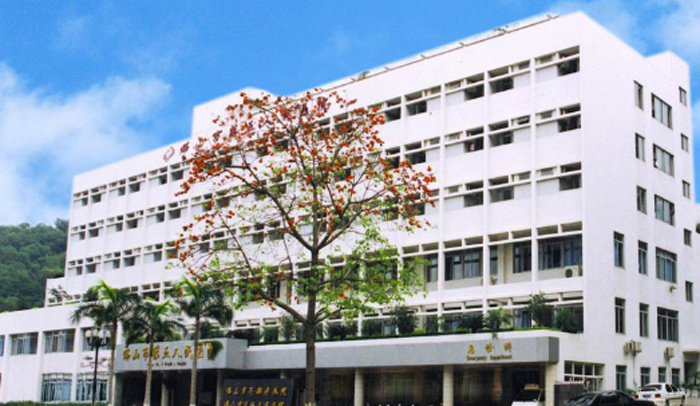

佛山第五人民醫院
佛山第五人民醫院需要安裝太陽能與多聯式冷熱水冷熱風熱泵機組聯合節能系統,熱水工程方案設計如下:
一、施工方案依據:
參數 項目 |
第一期 |
第二期 |
用熱水床數 |
300床 |
200床 |
每張床配熱水量 |
220kg/床 |
220kg/床 |
每天需熱水總量 |
66000Kg(66噸) |
44000Kg(66噸) |
供熱水方式 |
暫定18:00~23:00供熱水 |
暫定18:00~23:00供熱水 |
節能熱水系統類型及規模 |
方案A: 600m2太陽能集熱器與7臺型號均為SNRB(DL)-15D(15匹)的多聯式冷熱水冷熱風熱泵機組聯合節能系統 方案B: 7臺型號均為SNRB(DL)-15D(15匹)的多聯式冷熱水冷熱風熱泵機組節能系統 |
方案A: 400m2太陽能集熱器與5臺型號均為SNRB(DL)-15D(15匹)的多聯式冷熱水冷熱風熱泵機組聯合節能系統 方案B: 5臺型號均為SNRB(DL)-15D(15匹)的多聯式冷熱水冷熱風熱泵機組節能系統 |
二、系統運行原理

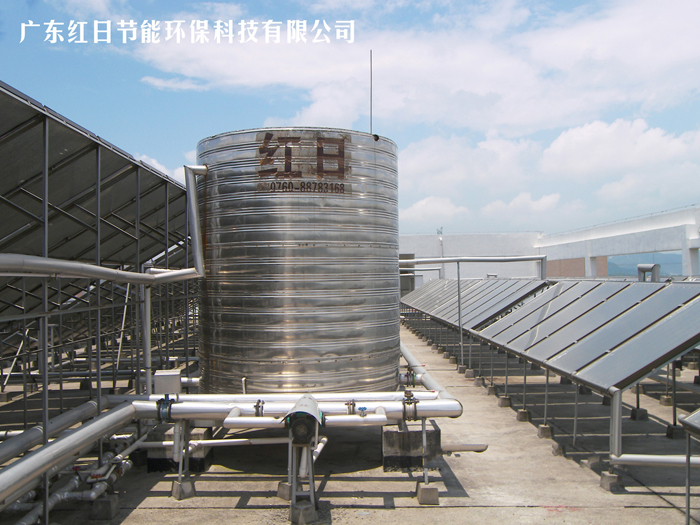

①太陽能熱水系統說明:
系統采用可編程控制器控制,具定時、定溫、溫差循環等功能,其運行原理為:在可編程控制器控制下,太陽能熱水系統采用定時、定溫、溫差運行,即在編程器上設定運行時間(8:00-17:00)段,在溫差控制器上編程設定運行溫差(2℃<△t<8℃)。在運行時,根據太陽能的輻射強弱,當集熱器的水溫高出水箱水溫(8℃)時,循環泵啟動運行; 循環泵運行后當溫差回復到2℃時,循環泵停止運行,同時水箱底部的低溫水又由下循環管進入集熱器,繼續受太陽輻射加熱。如此循環使水箱中的水溫不斷升高,直至達到溫度55℃以上。
系統主要滿足冬季采暖需求設計,安裝傾角為40°。

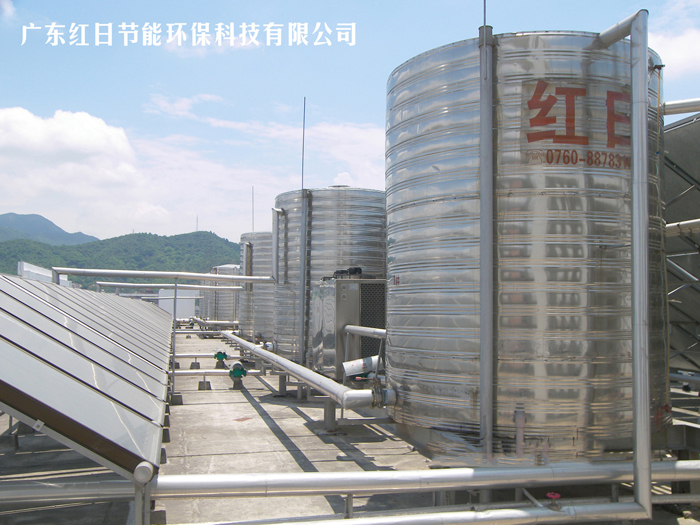

②多聯式冷熱水冷熱風熱泵機組熱水系統說明:
多聯式冷熱水冷熱風熱泵機組是一種從空氣中獲取低品位熱,經過電力做功,輸出可用的高品位熱能的設備,可以把消耗的電力變?yōu)?span>4倍甚至4倍以上的熱能和2.7倍以上的制冷能力,綜合能效高達6.8以上。
由于空氣能熱泵是提取自然界中能量,效率高,沒有污染物排放,是當今較清潔、經濟的能源方式。當下資源越來越匱乏,作為人類利用低溫?zé)崮艿南冗M(jìn)方式,熱泵技術已經在世界范圍內受到廣泛關注和重視。
紅日公司憑著在節能技術領域強大的技術實力,開展熱泵熱水器的研究,并將多聯式冷熱水冷熱風熱泵機組技術應用于生活熱水供應系統和空調冷熱聯供系統,生產出新一代節能、綠色環保的多聯式冷熱水冷熱風熱泵機組熱水器。多聯式冷熱水冷熱風熱泵機組可以智能化地向終端用戶提供連續、穩定的生活熱水、冷暖空調系統,機組運行時無排放及污染。
